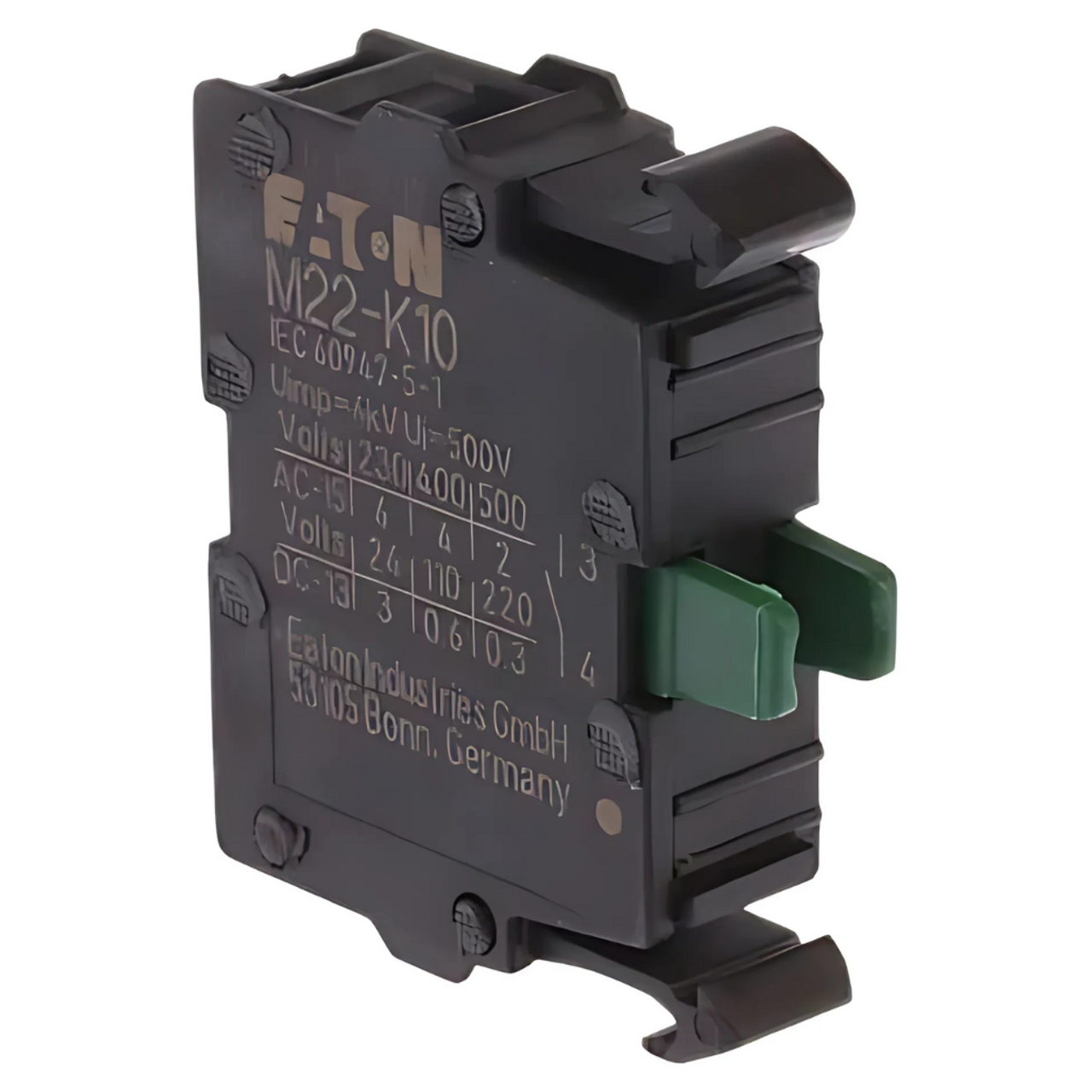

Block de Contactos de 1 NA M22-K10 216376 Eaton

Descripción

Block de Contactos de 1 NA M22-K10 216376 Eaton

Elemento de contacto M22 de la serie Moeller® de Eaton, terminales de tornillo, fijación frontal, 1 N/O, 24 V 3 A, 220 V 230 V 240 V 6 A.

Información General

• Nombre del producto: Accesorio Elemento de conexión M22 de la serie Moeller® de Eaton.
• Número de catálogo: 216376.
• EAN: 4015082163761.
• Longitud/profundidad de producto: 38 mm.
• Altura del producto: 10 mm.
• Anchura del producto: 32 mm.
• Peso del producto: 0.01 kg.
• Conformidad(es): Con marca CE.
• Certificación(es): CSA Std. C22.2 No. 94-91, UL 508, IEC 60947-5, CSA Std. C22.2 No. 14-05, EN 60947-5, VDE, CSA File No.: 012528, CSA-C22.2 No. 14-05, CSA-C22.2 No. 94-91, CSA, UL Category Control No.: NKCR, UL File No.: E29184, UL/CSA, CE, IEC/EN 60947-5, IEC, IEC 60947-5-1, CSA Class No.: 3211-03, UL.
  Código de modelo: M22-K10.

Características y Funciones

• Tipo de conexión eléctrica: Terminales de tornillo.

Características Generales

• Grado de protección: IP20.
• Vida útil, eléctrica: 1,000,000 operaciones (a 230 V, AC-15 1 A). 700,000 operaciones (a 230 V, AC-15, 3 A). 1,200,000 operaciones (a 12 V, DC-13, 2.8 A). 1,600,000 operaciones (a 230 V, 0.5 A).
• Vida útil, mecánica: 5,000,000 de operaciones.
• Modelo: Montaje superior e integrable.
• Método de montaje: Fijación frontal.
• Frecuencia de maniobra: 3,600 maniobras/hora.
• Par operativo: 0.8 Nm.
• Categoría de sobretensión: III.
• Grado de contaminación: 3.
• Categoría del producto: Accesorios.
• Tensión asignada soportada al impulso (Uimp): 6,000 VAC.
• Tipo: Contacto auxiliar.
• Utilizado con: Se puede utilizar con interruptor automático NZM2: se puede acoplar un contacto auxiliar estándar en el interruptor automático. Se puede utilizar con interruptor automático NZM3, 4: se pueden acoplar hasta tres contactos auxiliares estándar en el interruptor automático. Se puede utilizar con interruptor automático NZM1: se puede acoplar un contacto auxiliar estándar en el interruptor automático. Se puede utilizar con interruptor automático NZM4: se pueden acoplar hasta dos contactos auxiliares estándar en el interruptor automático. Se puede utilizar con interruptor automático NZM1, 2, 3: se puede acoplar un contacto auxiliar de indicación de disparo en el interruptor automático.

Condiciones Mecánicas Ambientales

• Resistencia a impactos: 30 g, mecánico, según IEC/EN 60068-2-27, choque sinusoidal 11 ms.

Condiciones Climáticas Ambientales

• Temperatura ambiente de funcionamiento - mín.: -25 °C.
• Temperatura ambiente de funcionamiento - máx.: 70 °C.
• Temperatura ambiente de almacenamiento - mín.: -25 °C.
• Temperatura ambiente de almacenamiento - máx.: 85 °C.
• Resistencia climática: Calor húmedo, cíclico, a IEC 60068-2-30. Calor húmedo, constante, a IEC 60068-2-78.

Capacidades de Terminal

• Capacidad del terminal (flexible con terminal): 0.5 - 1.5 mm².
• Capacidad del terminal (rígido): 0.75 - 2.5 mm².
• Capacidad del terminal (rígido/flexible con terminal): 1 x (0.75 - 2.5) mm², 2 x (0.75 - 2.5) mm².
• Capacidad del terminal (trenzado): 0.5 - 2.5 mm².

Datos Eléctricos

• Corriente térmica convencional Ith de contactos aux. (1 polo, abierto): 4 A.
• Tensión asignada de aislamiento (Ui): 500 V.
• Corriente asignada de empleo (Ie): 1 A - 250 V DC. 5 A – 600 V AC.
• Corriente asignada de empleo (Ie) en AC-15, 115 V: 6 A.
• Corriente asignada de empleo (Ie) en AC-15, 220 V, 230 V, 240 V: 6 A.
• Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V: 4 A.
• Corriente asignada de empleo (Ie) en AC-15, 500 V: 2 A.
• Corriente asignada de empleo (Ie) en DC-13, 110 V: 0.6 A.
• Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V: 0.3 A.
• Corriente asignada de empleo (Ie) en DC-13, 24 V: 3 A.
• Corriente asignada de empleo (Ie) en DC-13, 42 V: 1.7 A.
• Corriente asignada de empleo (Ie) en DC-13, 60 V: 1.2 A.
• Corriente asignada de empleo (Ie) en DC-13, 500 V: 0.1 A.
• Tensión asignada de empleo (Ue) en AC - máx.: 500 V.
• Tensión asignada de empleo (Ue) en DC - máx.: 220 V.

Protección Contra Cortocircuitos

• Protección contra cortocircuitos: PKZM0-10/FAZ-B6/1, contactos, máx. resistencia a cortocircuitos, sin fusibles.
• Protección nominal contra cortocircuitos: Máx. 10 A gG/gL, fusible, contactos auxiliares.
• Máx. 10 A gG/gL, fusible, contactos.

Comunicación

• Conexión a SmartWire-DT: No.
• Tipo de conexión: Fijación frontal.
• Contacto único.

Accionador

• Fuerza de accionamiento - máx.: 5 N.

Contactos

• Seguridad contra fallo de conexión: 1 fallo por cada 10,000,000 de operaciones de conmutación (determinadas estadísticamente, a 24 V DC/5 mA). 1 fallo por cada 5,000,000 de operaciones de conmutación (determinadas estadísticamente, a 5 V DC/1 mA).
• Fuerza para maniobra positiva de apertura - mín.: 0 N.
• Número de contactos (contactos conmutados): 0.
• Número de contactos (contactos normalmente cerrados): 0.
• Número de contactos (contactos normalmente abiertos): 1.

Verificación de Diseño

• Disipación térmica del equipo, dependiente de la corriente Pvid: 0 W.
• Capacidad de disipación térmica Pdiss: 0 W.
• Disipación térmica por polo, en función de la corriente Pvid: 0.11 W.
• Corriente asignada de empleo para disipación térmica específica (Entrada): 6 A.
• Disipación térmica estática, no dependiente de la corriente Pvs: 0 W.

Verificaciones Generales

• Resistencia a la corrosión: Cumple con los requisitos de la norma del producto.
• Verificación de la estabilidad térmica de los armarios: Cumple con los requisitos de la norma del producto.
• Verificación de la resistencia de materiales aislantes en condiciones de calor normales:
• Cumple con los requisitos de la norma del producto.
• Resistencia de materiales aislantes al calor excesivo/fuego por efecto eléctrico interno:
• Cumple con los requisitos de la norma del producto.
• Resistencia a radiación ultravioleta (UV): Cumple con los requisitos de la norma del producto.
• Elevación: No aplica, puesto que es necesario evaluar toda la aparamenta.
• Impacto mecánico: No aplica, puesto que es necesario evaluar toda la aparamenta.
• Inscripciones: Cumple con los requisitos de la norma del producto.
• Grado de protección de montajes: No aplica, puesto que es necesario evaluar toda la aparamenta.
• Distancias de efluvio y holguras: Cumple con los requisitos de la norma del producto.
• Protección contra descargas eléctricas: No aplica, puesto que es necesario evaluar toda la aparamenta.
• Incorporación de dispositivos y componentes de conmutación: No aplica, puesto que es necesario evaluar toda la aparamenta.
• Conexiones y circuitos eléctricos internos: Es responsabilidad del cuadrista.
• Conexiones de conductores externos: Es responsabilidad del cuadrista.
• Resistencia eléctrica de frecuencia de alimentación: Es responsabilidad del cuadrista.
• Tensión de impulso soportada: Es responsabilidad del cuadrista.
• Pruebas de armarios hechos de material aislante: Es responsabilidad del cuadrista.
• Aumento de la temperatura: El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
• Resistencia a los cortocircuitos: Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
• Compatibilidad electromagnética: Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
• Función mecánica: El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
