Descripción

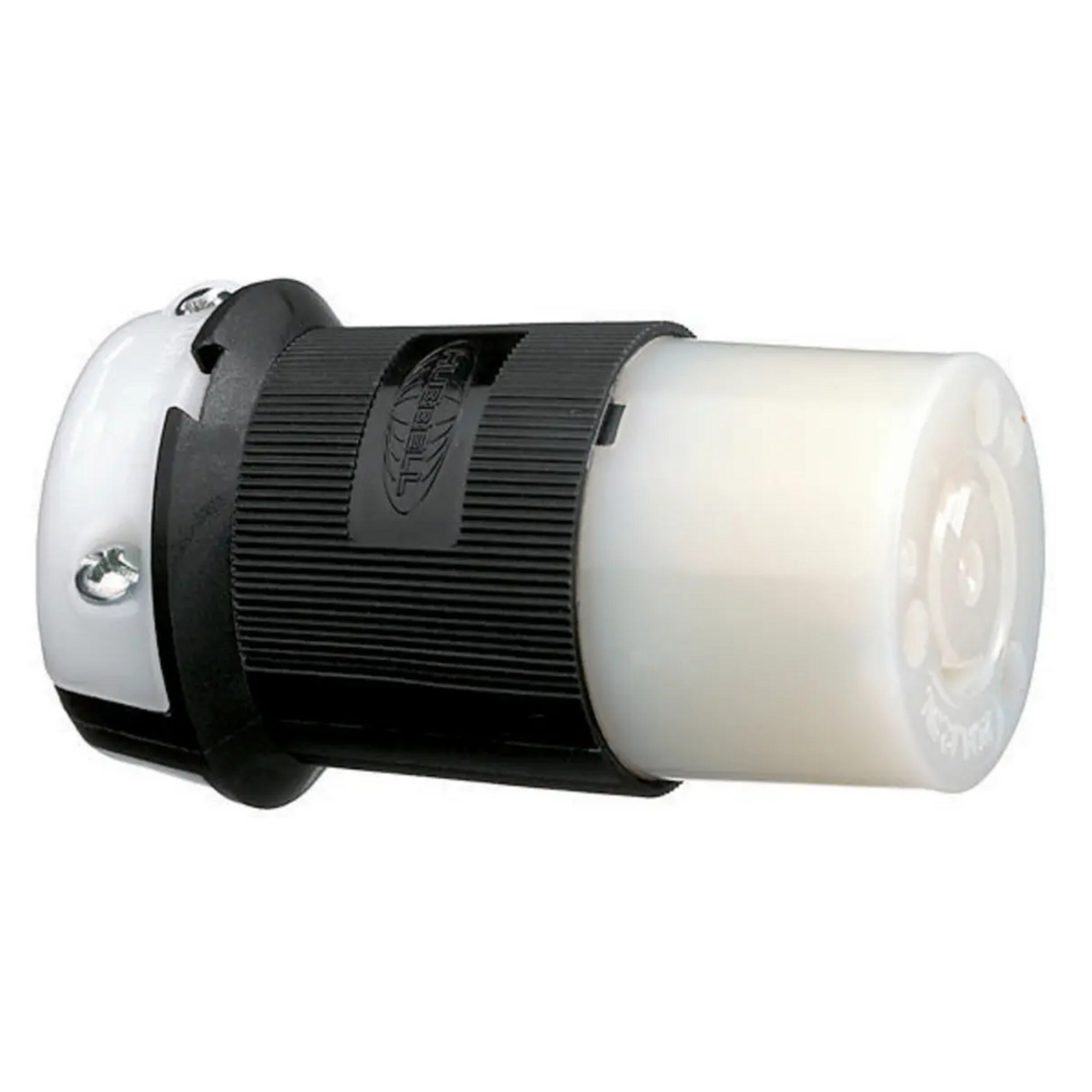

Contacto Media Vuelta 15A 125V HBL2313 Hubbell
Dispositivos de bloqueo, Twist-Lock®, Industrial, Cuerpo de conector Insulgrip® hembra, 20A 125V AC, conexión a tierra de 2 polos y 3 hilos, NEMA L5-20R, terminal de tornillo, nylon blanco y negro.
Producto estándar.
Información General
- Número de catálogo: HBL2313.
- Color: Noir, blanc.
- Gama de cables: 0.360"-0.930" (9-24).
- Condiciones ambientales: Seco en interiores a menos que esté protegido por medios adicionales.
- Indicador RoHS de la UE: Sí.
- Caballos de fuerza – Máximo: 1.
- Aislamiento: Cuerpo aislado.
- Tipo de artículo: Conector Insulgrip® de 20 A.
- Material: Nailon.
- Material - Herrajes de montaje: Montado en cable.
- Número de postes: 2 polos.
- Temperatura de funcionamiento: Máxima continua de 75 °C y mínima de -40 °C sin impacto.
Rendimiento
- Eléctrico - Interrupción de corriente - Certificado para la interrupción de corriente a plena corriente nominal.
- Eléctrico - Voltaje dieléctrico - Soporta 2,000V mínimo.
- Ambiental - Inflamabilidad - HB o mejor según UL94 o CSA 22.2 No. 0.6.
- Medio ambiente - Resistencia a la humedad - Idoneidad IP20.
- Ambiental - Temperaturas de funcionamiento - Máxima continua 75 °C Mínima -40 °C (sin impacto).
- Mecánico - Alojamiento del terminal - #16 AWG - #8 AWG solo cable de cobre trenzado.
- Mecánico - Identificación de terminales - Terminales identificados de acuerdo con UL 498.
Características técnicas
- Tornillos de montaje - Acero - niquelado.
- Contactos - Latón.
- Carcasa / Abrazadera de cable - Nylon.
- Abrazadera de terminal - Acero laminado en frío - niquelado.
- Retenedor de terminales - Policarbonato transparente.
- Tornillos terminales - #10-32 latón (Phillips / ranurados / Robertson).
Dimensiones
- Dimensiones: 2,26 pulgadas x 2,26 pulgadas x 3,86 pulgadas.
- Tamaño de la pantalla: Estándar.
- Altura: 3.86 pulgadas.
- Largura: 2.26 pulgadas.
- Peso: 0.3 libras.
- Ancho: 2.26 pulgadas.
Clasificaciones Eléctricas
- Clasificación de amperaje: 20 A.
- Conectividad: Tornillos de terminales de presión.
- Corriente / amperaje nominal: 20 A.
- Clasificación actual: 20 A.
- Rigidez dieléctrica: Soporta un mínimo de 2.000 V.
- Clasificación de voltaje: 125 VCA.
- Descripción de la clasificación de voltaje: 125 VCA.
Relacionado con el Conductor
- Gama de cables: 0,360 - 0,930 pulgadas.
- Número de cables: 3 hilos.
- Tamaño del cable: #16 AWG a #8 AWG.
Certificaciones y Cumplimiento
- Estándar(es) de la industria:
Certificado según CSA C22.2 No.42.
Especificaciones Federales W-C-596.
Listado según UL 498.
- Clasificación Nema: L5-20R.
- Estándares - Estado de cumplimiento de RoHS: CM.
