Descripción

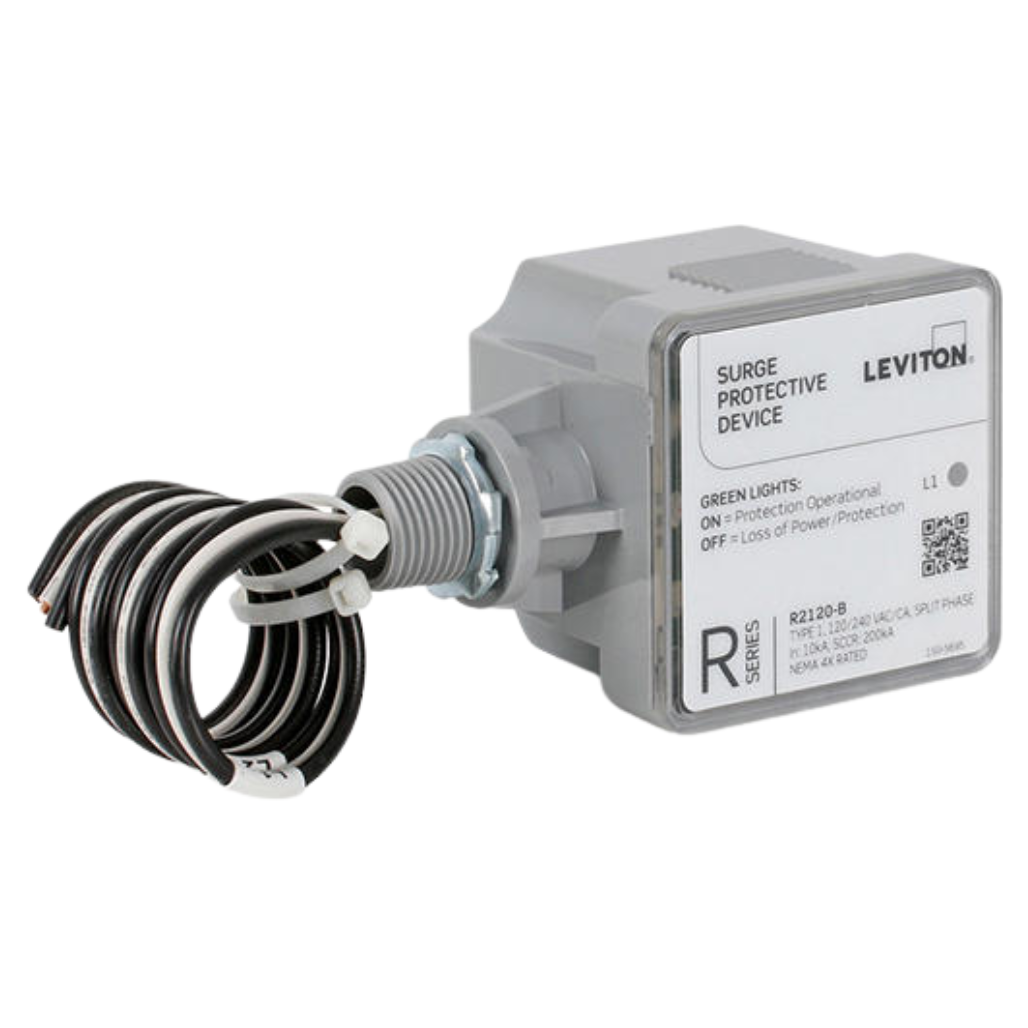

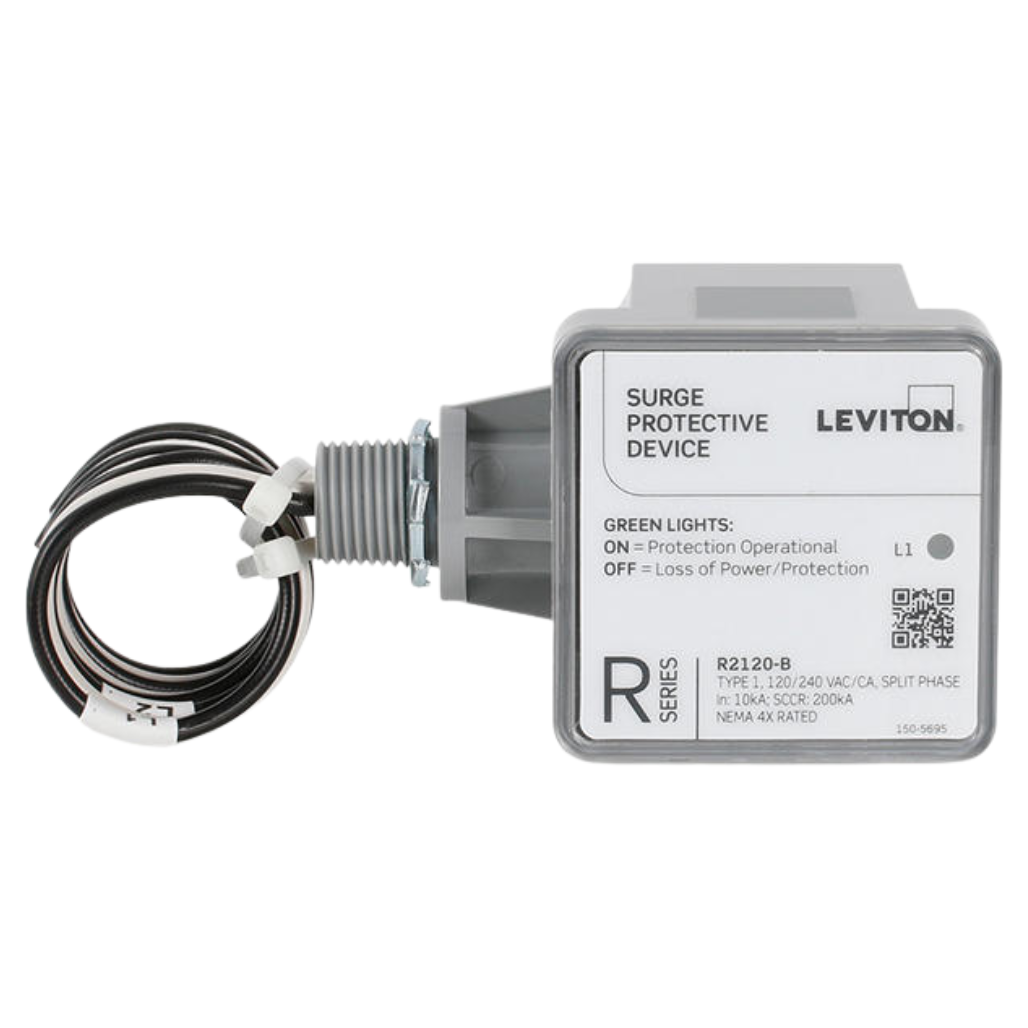

Supresor de Picos Residencial 120 a 240V R2120B Leviton
Supresor de Picos Residencial tipo 1 de la serie R, 120/240 V CA, fase dividida, clasificación de corriente de sobretensión máxima de 36kA por modo/36 kA por fase, clasificación de corriente de cortocircuito (Short Circuit Current Rating, SCR) de 200kA, clasificación nominal (ln) de 10kA, caja con clasificación NEMA 4X, MOV con protección térmica, datos de rendimiento de VPR = L-N: 700, L-L: 1200, voltaje máximo de funcionamiento continuo (Maximum Continuous Operating Voltage, MCOV): 180/360 V, caja plástica, monitorización del estado LED, homologado por UL 1449, longitud aproximada del conductor = 48", blanco
- Los productos de protección contra sobretensiones (SPD) de Leviton desvían los transitorios de voltaje dañinos o las sobretensiones, lejos de los equipos electrónicos
- Diseñada para APLICACIONES RESIDENCIALES, la serie R tiene un tamaño compacto y es fácil de instalar
- Cumple con el código: en 2020, el artículo 230.67 del National Electrical Code (NEC) requirió que se proporcionaran todos los servicios unidades de alojamiento que se suministrará con un producto de protección contra sobretensiones (SPD), como parte integral del equipo o ubicado inmediatamente adyacente. El SPD debe ser un SPD tipo 1 o tipo 2. El código de 2023 amplió los requisitos a unidades de dormitorios, habitaciones y suites de hoteles y moteles, y áreas de residencias de ancianos e instalaciones de cuidado limitado utilizadas exclusivamente como habitaciones para pacientes
Especificación Eléctrica
- Tipo de conexión: AWG n.o 14
- Frecuencia: 50/60 Hz
- MCOV: 180V
- Corriente de sobretensión máxima, por modo (por fase): 36kA, (36 kA)
- Clasificación recomendada del interruptor de circuitos: 20A
- Clasificación de corriente de cortocircuito: 200kA
- Tecnología de sobretensión: MOV con protección térmica
- Tipo 1:
- Configuración de voltaje: fase dividida de 120/240 V CA
Especificaciones Medioambientales
- Rango de humedad: 0 a 95% sin condensación
- Temperatura de almacenamiento: -45 °C a 60 °C (-49 °F a 140 °F)
Información de Rendimiento
- Clasificación de corriente de descarga nominal: 10kA
- Modos de protección: modo de protección reducido (L1-N, L2-N)
- Monitorización remota: no
- VPR L-L: 1200V
- VPR L-N: 700V
Características del Producto
- Interruptor de desconexión: no
- Filtrado: no
- Módulos sustituibles: no
- Serie : serie R
- Contador de sobretensiones: no
Normas, Certificaciones y Cumplimiento
- ANSI/IEEE: C-62.41.1-2002, C-62.41.2-2002 C-62.45-2002
- CSA: CSA C22.2 n.o 269.1-17, 2017-02
- Prop. 65 de California: cumple
- National Electric Code (NEC): 285
- Alcance: cumple
- RoHS: cumple
- UL: 1449 5.a edición: 2021, cULus
